变压器中性点保护讲解

变压器中性点的保护接地方式有很多种，比如直接接地，还比如间隙接地。这些都反映的是接地故障。

我们举例子来说明，如如在电力系统中，要是出现了接地故障的话，中性点接地的变压器是应该安装零序电流保护装置的。该装置往往可以由两段构成的，每一段都带有两个时限。短的时限主要主要是动作于断开母联或分段断路器，可以实现将故障影响范围减小的目的。长时限与前者不同，因为它主要动作于断开变压器的各侧断路器。

除此之外，在系统出现接地故障的时候还有另一种情况，即中性点接地的变压器跳开后，就会致使电网零序电压升高，或者是谐振过电压等会危及中性点不接地的变压器中性点绝缘。所以，那些变压器未进行中性点接地的应该考虑安装零序电压保护装置，或者是安装间隙零序电流保护装置。

我们的日常用电都离不开变压器，而大型变压器是电力系统输配电中最为重要与核心的设备之一。因为大型变压器的成本不低，因此，在不低于110千伏的中性点直接接地的电网中，大部分是采用的是分级绝缘的变压器。

什么是分级绝缘变压器呢？即中性点部分的主绝缘，且绝缘性能与线圈端部相比的话，水平要低一些。因此该类变压器在工作运行中一定要把握好以下问题：

1、务必在该类变压器中性点上加装避雷器以及防止过电压间隙。

2、若可以的话，此类变压器务必要中性点接地运行。

3、若中性点不接地运行，它的过电压保护务必要可靠投入。

一、变压器中性点过电压的形式

接下来我们说下变压器中性点过电压的几种形式，你们知道有几种吗？答案是3种，即大气过电压、单相接地故障引起的过电压、断路器非全相分合闸引起的过电压。

二、变压器中性点间隙保护的方式

变压器中性点间隙保护通常有三种方式，分别是间隙、避雷器及避雷器联合放电间隙。期中避雷器联合放电间隙是最为常用的方式，它的优势也很明显，比如可以与变压器中性点实现互为保护的功能。

三、变压器中性点间隙过流保护

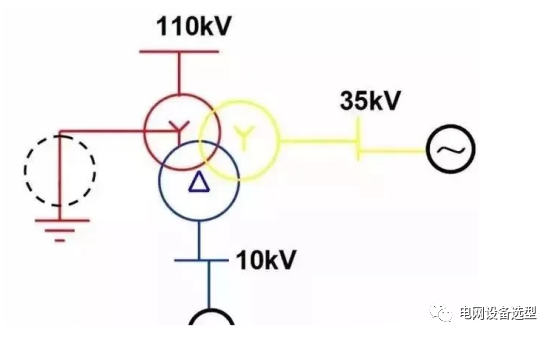

如下图所示，为了避免由于过电压从而将变压器中性点绝缘性能损坏，所以，对于主变压器中性点当下最常采用的是装设放电间隙的方法。此外，还在放电间隙回路装设独立的电流互感器，如此一来就组成了一个变压器中性点放电间隙零序过电流保护。

那有的小伙伴就会发出疑问了，对于放点间隙的方法我们应该具体在什么时候投入使用，并且又应该在什么时候推出呢？

由于该保护不可以和中性点都处于运行的状态下，因此，我们应该在中性点接地刀闸合上前退出，在中性点接地刀闸拉开后投入。值得注意的是，若不这样做的话，将会致使间隙过流保护误动。

四、变压器中性点间隙过流保护的三种接线方式：

（1）共用电流互感器接线图

两个电流继电器动作值是不一样的，并且它们的接地电流性质也是不一样的。零序过流主要是工频量。间隙过流具有间隙、分段发展的性质，间歇时间和电流幅值也全部都是不定且具有随机性的，还含有不少的谐波分量。

（2）电流互感器相互独立接线图

这种接线方式是这三种中最为合理的，但是也有弊端，如费用比较高。我么把交流回路分开的话，那么两套保护的电流互感器就会互为独立且分别接在了各自正确的地方。

（3）综合接线示意图

通常情况下，当一台变压器生产完毕且在出厂前都会装设有中性点CT，那么我们为了达到降低钱财消耗的目的，零序过流就采用的是这个自带的中性点CT，而间隙过流则采用的是单独CT的综合接线。

五、变压器零序电压保护

中性点放电间隙不是一种比较精细的设备，由于它的放电电压是受到很多外在因素影响的，比如气象条件、调整精度以等，这些都可能是该动作不能动作。所以，我们还应该装设零序电压保护，以此作为放电间隙拒动时的一个后备保护。
