ZWGZ系列数显型温湿度控制器

详细说明

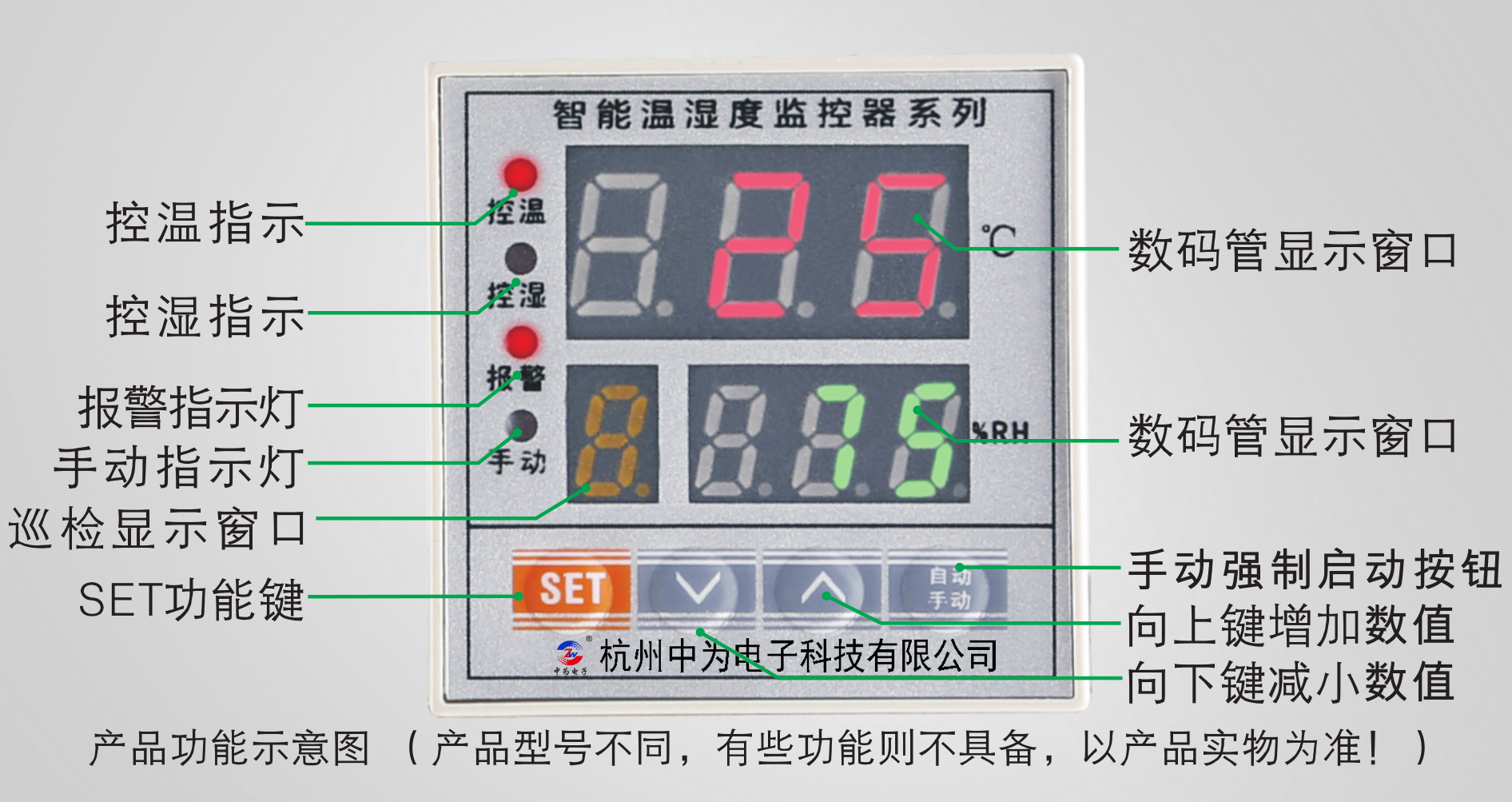

面板布局示意图

常用型号及功能：

技术性能指标：

    1.工作电压：AC220V（可选AC/DC110~220V)50HZ±10%

    2.控温模式：升/降温型，控湿模式：除湿型

    3.工作环境：温度-10～55℃，湿度≤75%RH，功耗：≤5W

    4.湿度测量范围：0～99%RH

    5.主控输出：有源/无源，阻性负载，触点容量AC220V 5A

    6.温度测量范围：-30～130℃（可选-50-120℃）

功能说明：

1．升温型：当测量温度值小于设置温度时，启动加热负载，当测量温度大于

设置温度加上温度回差（默认5℃）时，关闭加热负载。

2．降温型：当测量温度值大于设置温度时，启动降温负载，当测量温度小于

设置温度减去温度回差（默认5℃）时，关闭降温负载。

3．除湿型：当测量湿度值大于设置湿度时，启动除湿负载，当测量湿度小于

设置湿度减去湿度回差（默认10%RH）时，关闭除湿负载。

4．除凝露型：当测量湿度值大于88%RH时，启动除凝露负载，当测量湿度小

于75%RH时，关闭除凝露负载。

5．断线报警说明：当仪表控制加热器或风机输出时，负载没有正常工作时则

断线报警输出；

6．手动强制开启负载：在某些特定的情况下,当需要负载临时工作时，按下

手动/自动键手动指示器灯点亮，进行强制开启负载：当需要恢复自动监控状

态时再按下手动/自动键手动指示灯熄灭，监控器进入自动控制状态。

外形尺寸及安装方式：

        1、外型尺寸：48mm（宽）×48mm（高）×78mm（深）

        2、开孔尺寸：45mm（宽）×45mm（高）

        3、安装方式:面板开孔安装或导轨式安装。

      4、示意图：
